MANITOU 220 TJ ST5

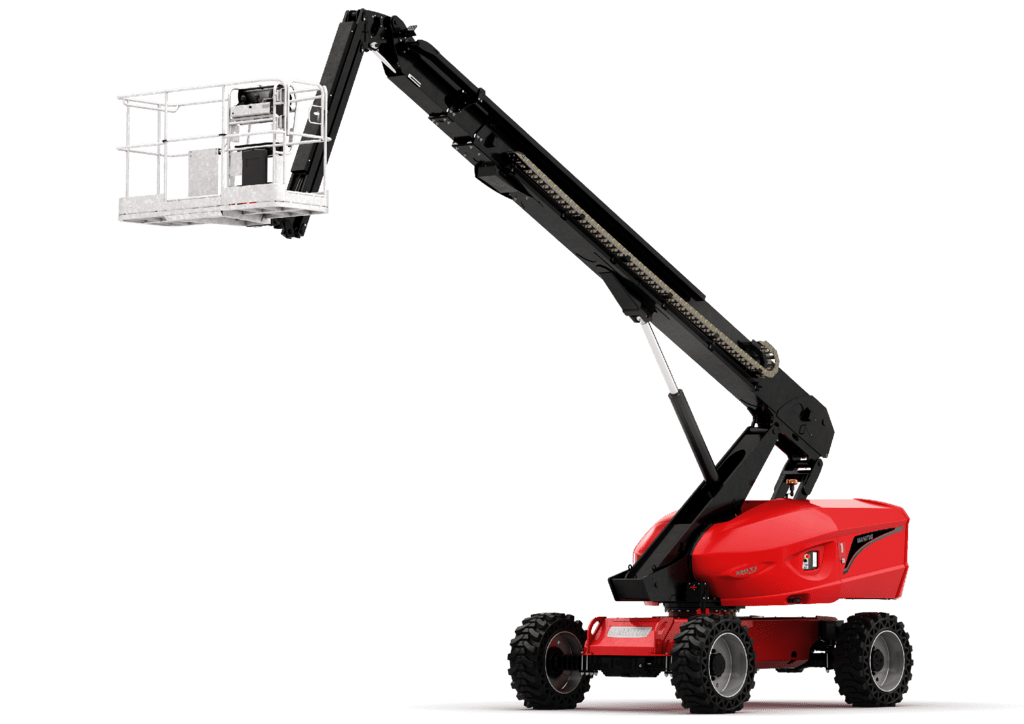

220 TJ ST5La nacelle articulée télescopique Manitou 220 TJ est conçue pour les interventions en hauteur nécessitant portée, précision et mobilité tout-terrain. Adaptée aux chantiers extérieurs exigeants, elle permet d’atteindre des zones difficiles d’accès tout en contournant les obstacles grâce à sa flèche articulée et télescopique. Robuste et performante, la 220 TJ s’adresse aux professionnels du BTP, de la maintenance, des travaux publics et de l’industrie à la recherche d’une solution fiable pour travailler en hauteur en toute sécurité.
Caractéristiques techniques
Fabricant
Manitou
Source d'alimentation
Diesel
Nombre de personnes (intérieur)
2
Empattement
2.8000 m
Nombre de personnes (extérieur)
2
Capacité de la nacelle
230 kg
Cette machine est conforme aux normes :
Directives européennes : 2006/42/CE- Machines (EN280-1 :2022 révisée) - 2004/108/CE (CEM) - CEM selon EN 12895 / 2015 +A1 / 2019
Hauteur de travail
21.7700 m
Rotation tourelle
360 °
Rotation de la nacelle (droite)
90 °
Rotation de la nacelle (gauche)
90 °
Rotation du bras pendulaire (haut)
69 °
Rotation du bras pendulaire (bas)
-66 °

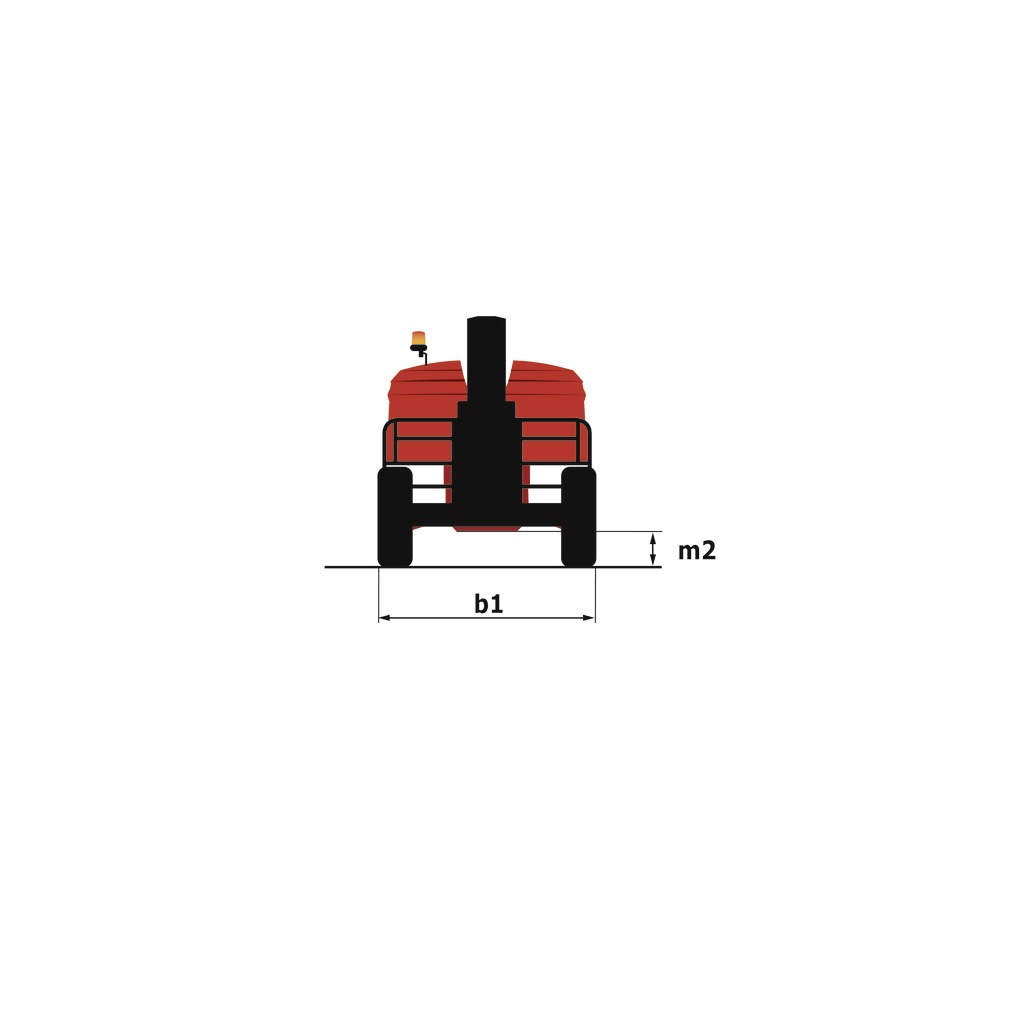

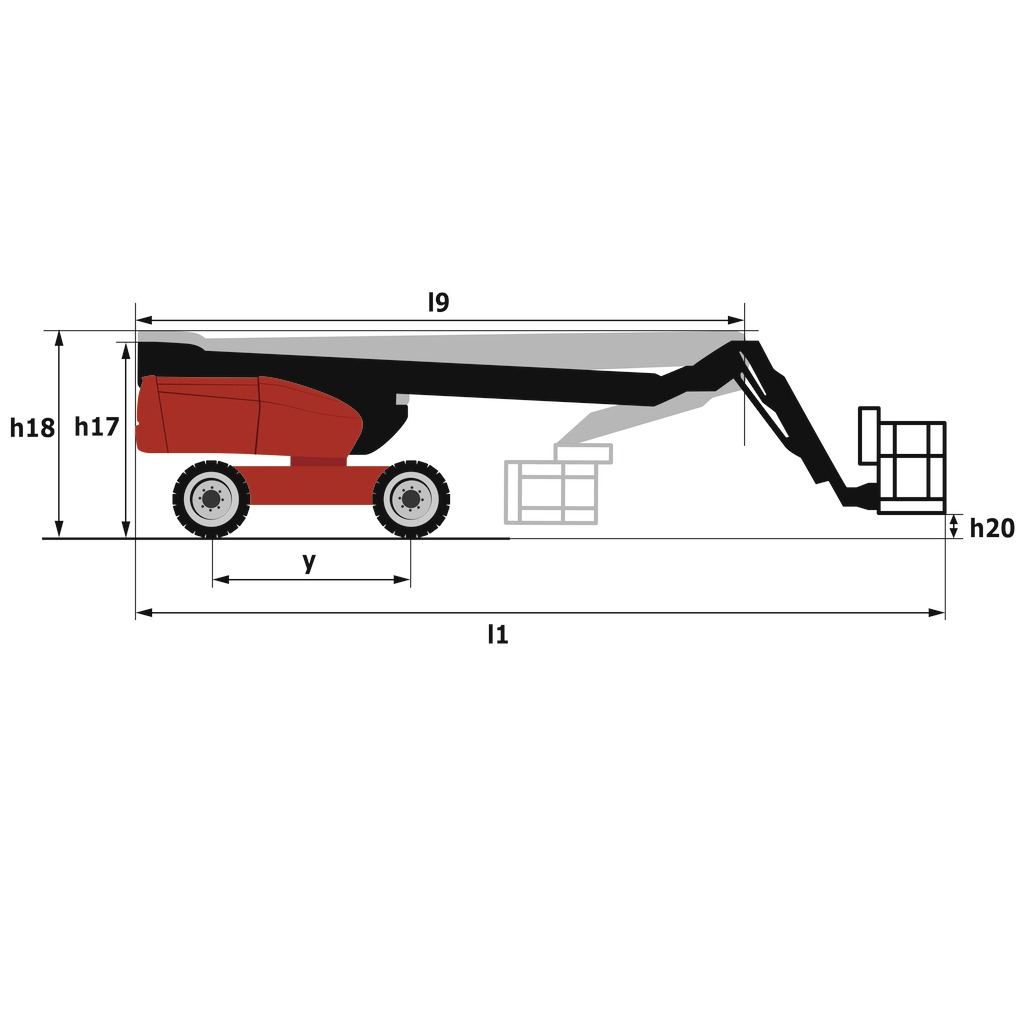

Poids et dimensions
Poids et dimensions
*Varie selon les options et les normes du pays dans lequel la machine est livrée.
1
Poids de la nacelle*
12000 kg
Déport maximal
17.6300 m
Hauteur hors tout
2.6600 m
Hauteur de plate-forme
19.7700 m
Longueur hors-tout
9.8100 m
Largeur hors tout
2.4800 m
Garde au sol au centre de l’empattement
0.4400 m
Hauteur plancher (accès)
0.3900 m
Hauteur hors tout repliée
2.7200 m
Longueur hors tout repliée
7.2900 m
Longueur pendulaire
2 m
Longueur du panier
2.1000 m
Largeur du panier
0.7600 m

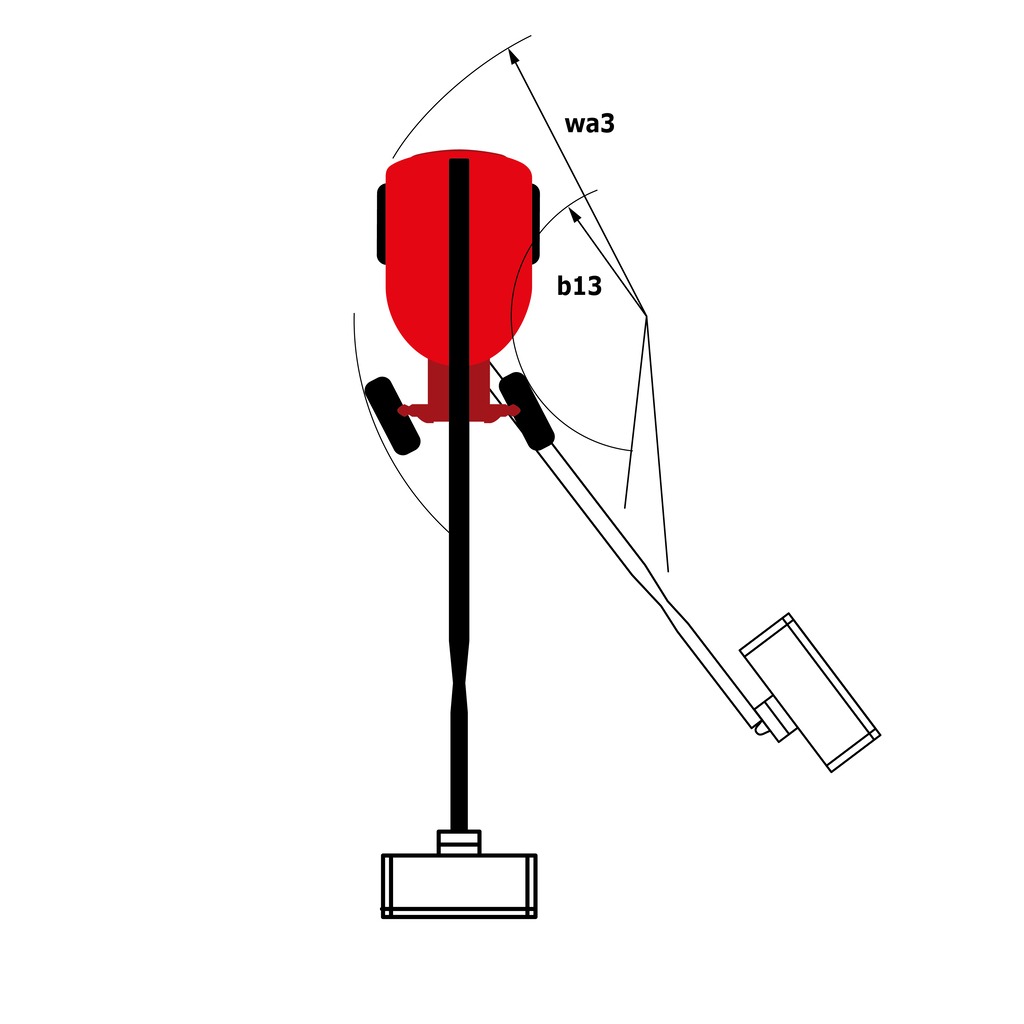

Rayon de braquage (extérieur roues)
6.1900 m
Déport du contrepoids (tourelle à 90°)
1.3500 m
*** Avec garde-corps rabattu
Rayon de braquage extérieur
6.1900 m
Performances
Performances
Pente franchissable
40 %
Dévers autorisé
4 °
Vitesse de travail
1 km/h
Vitesse de translation - en mode transport
4.4000 km/h
Vitesse de translation - en mode travail
1 km/h
Vitesse de déplacement (en charge)
4.8000 km/h
