MANITOU 160 ATJ e
160 ATJ eCaractéristiques techniques
Source d'alimentation
Électrique - Plomb
Nombre de personnes (intérieur)
2
Empattement
2.3000 m
Nombre de personnes (extérieur)
2
Capacité de la nacelle
250 kg
Cette machine est conforme aux normes :
Directives européennes : 2006/42/CE- Machines (révisée EN280 :2013) - 2004/108/CE (CEM)

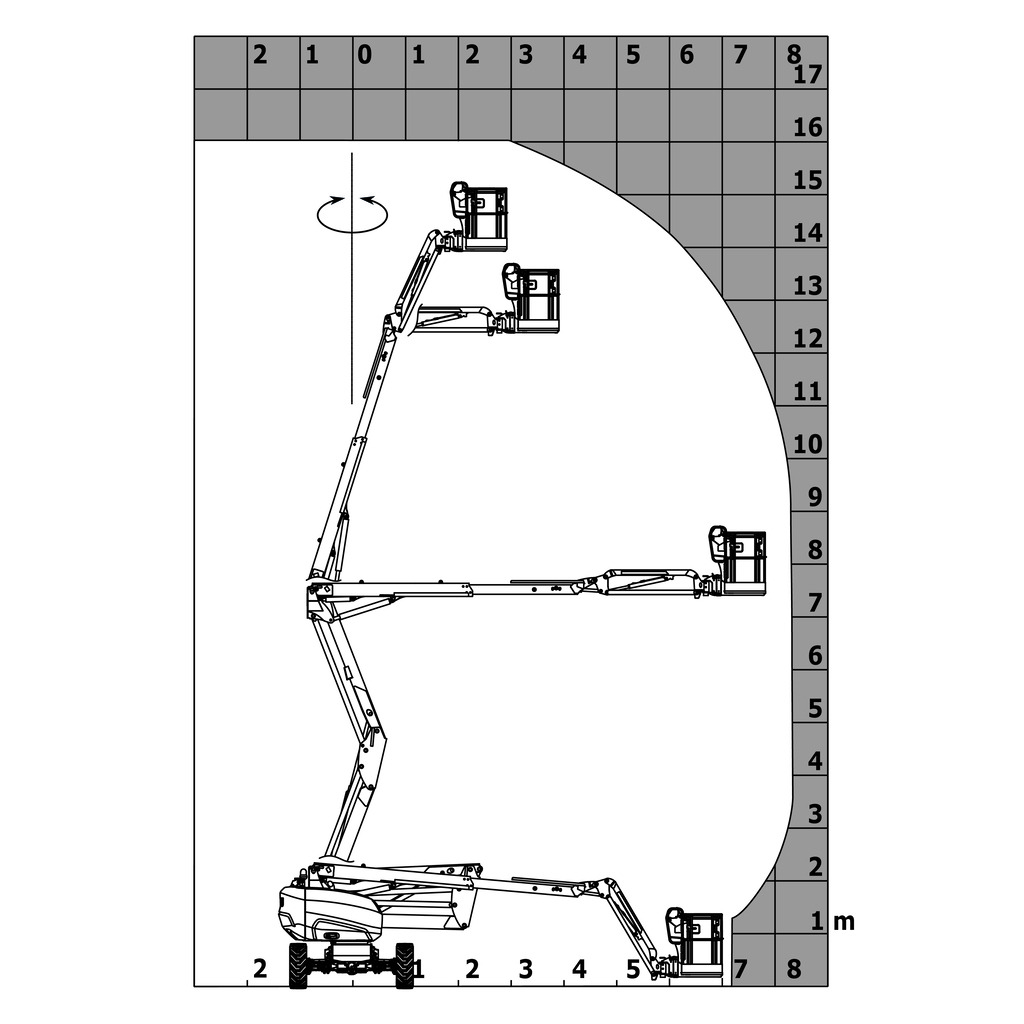

Hauteur de travail
16.0300 m
Rotation tourelle
350 °
Rotation de la nacelle (droite)
90 °
Rotation de la nacelle (gauche)
90 °
Rotation du bras pendulaire (haut)
65 °
Rotation du bras pendulaire (bas)
-59.5000 °
Rotation du bras pendulaire (gauche)
90 °
Rotation du bras pendulaire (droite)
90 °

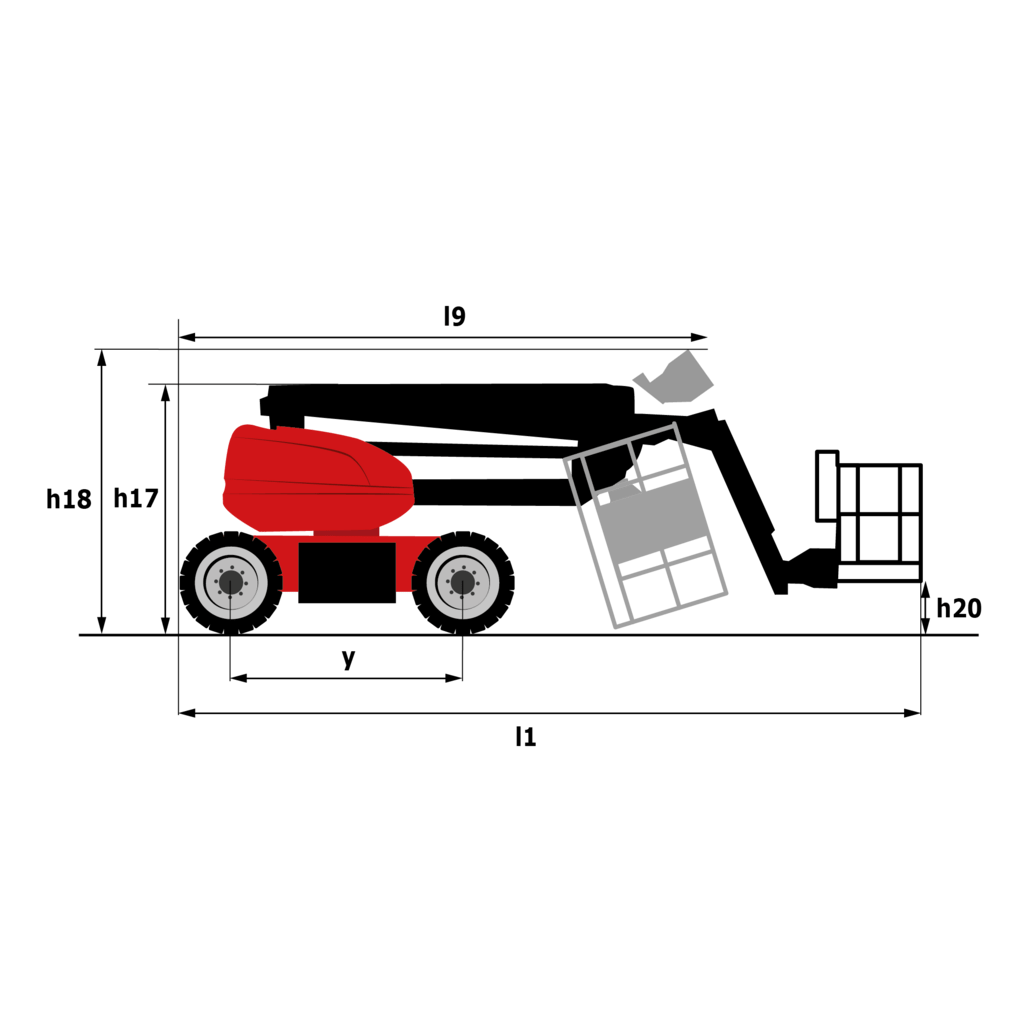

Poids et dimensions
Poids et dimensions
*Varie selon les options et les normes du pays dans lequel la machine est livrée.
1
Poids de la nacelle*
6784 kg
Déport maximal
8.1100 m
Hauteur hors tout
2.3900 m
Hauteur de plate-forme
14.0500 m
Longueur hors-tout
6.5000 m

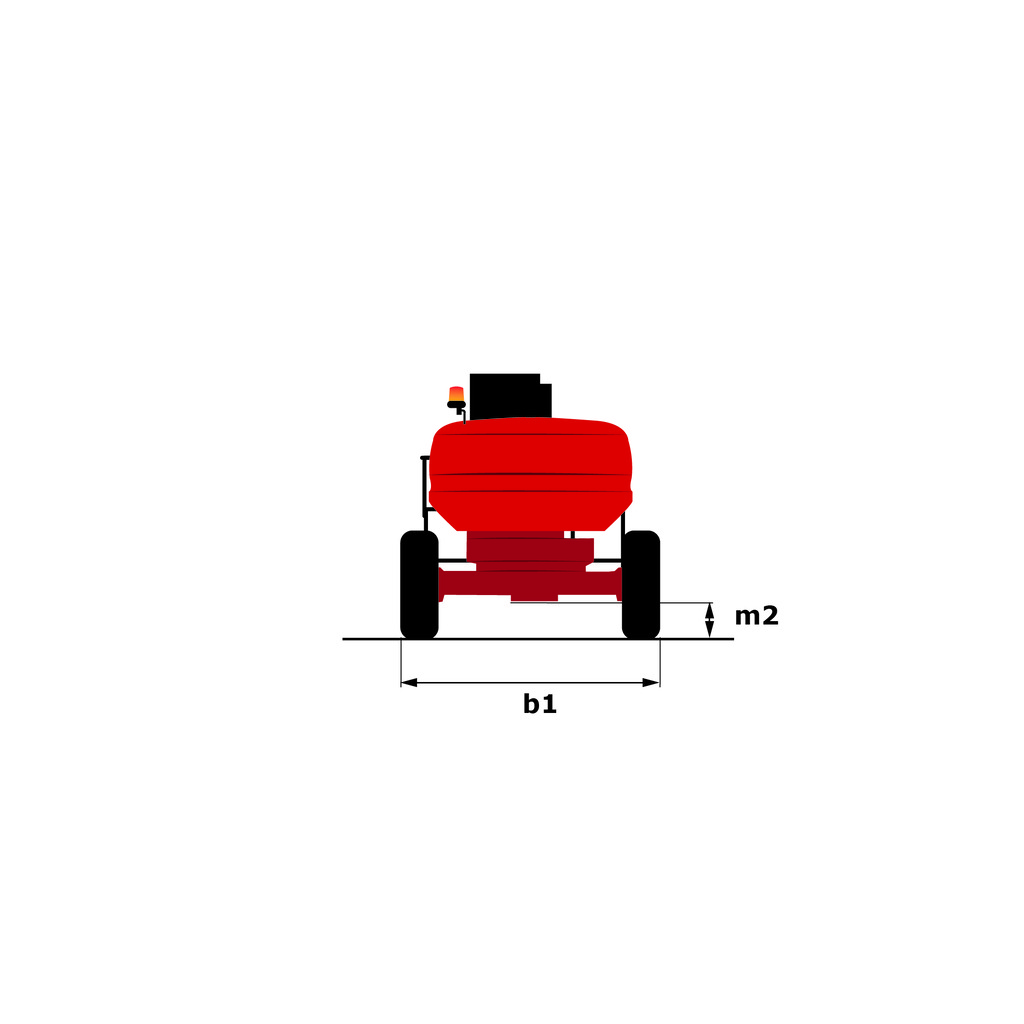

Largeur hors tout
2.3200 m
Garde au sol au centre de l’empattement
0.3500 m
Hauteur plancher (accès)
0.4600 m
Rayon de braquage extérieur (avec fourches)
3.7500 m
Hauteur hors tout repliée
2.7700 m
Longueur hors tout repliée
4.4800 m
Longueur du panier
1.8000 m
Largeur du panier
0.7650 m
Déport du contrepoids
0.2600 m
Rayon de braquage (extérieur roues)
3.7500 m
Déport du contrepoids (tourelle à 90°)
0.8500 m
** Selon le cycle « REDUCE »
1
*** Avec garde-corps rabattu

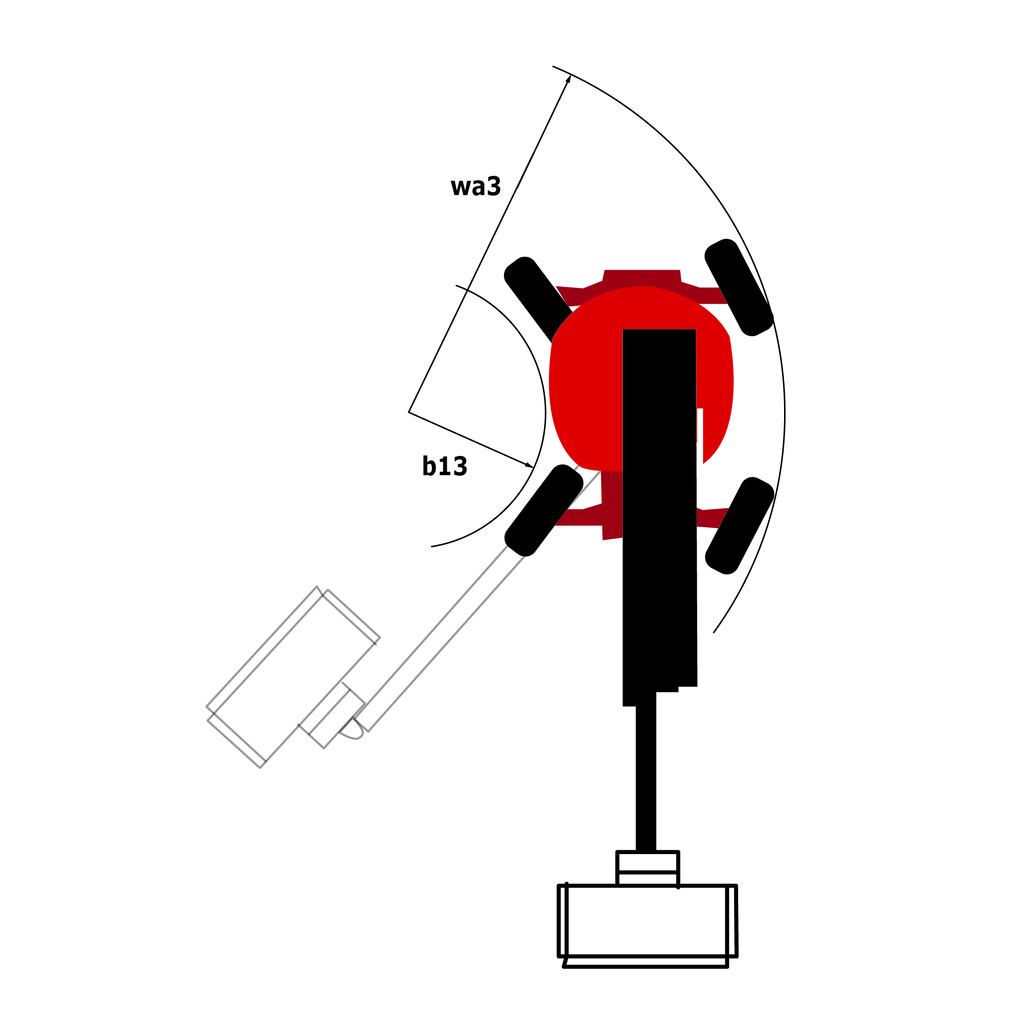

Rayon de braquage extérieur
3.7500 m
